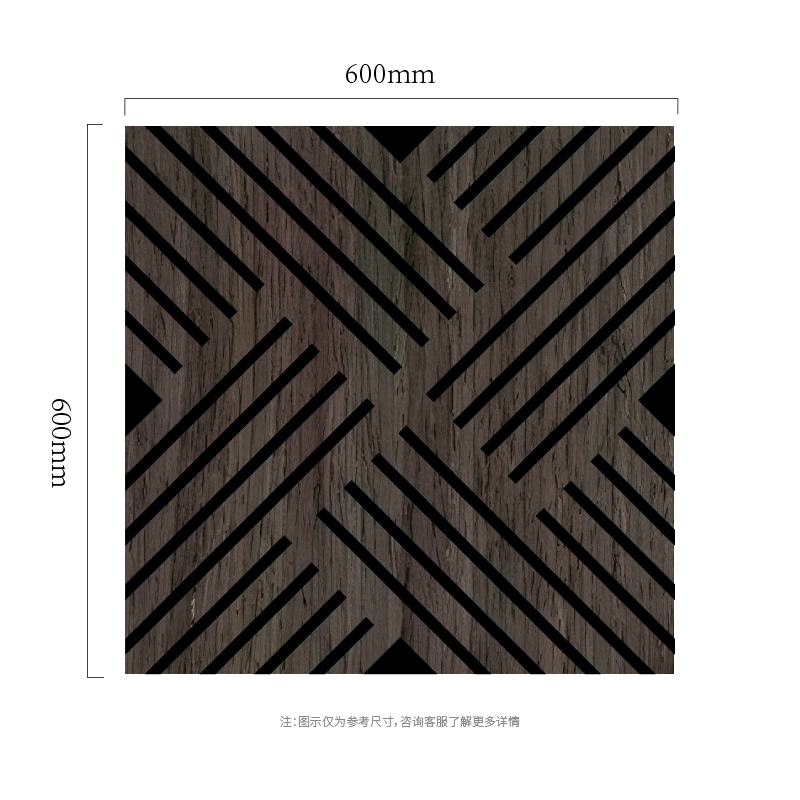

Akustický nástenný panel Crossline Diagonal MDF-on-PET

Akustický stenový panel Crossline Diagonal MDF-on-PET premieňa štyri diagonálne polia lamiel, ktoré menia smer okolo kríženia mimo stredu, do praktického dekoratívneho akustického nástenného systému. Jeho kľúčovým vizuálnym výsledkom je výrazná smerová grafika, ktorá pripomína pretínajúce sa ťahy dreva a vytvára pohyb po štvorcovom module. Namiesto spoliehania sa na tlačený povrch pri vytváraní vzoru je popredie tvorené zo skutočných MDF komponentov opracovaných CNC zariadením, zatiaľ čo substrát z polyesterových vlákien zostáva viditeľný v negatívnych priestoroch. Tento dvojvrstvový vzťah poskytuje hĺbku steny, tieň a kontrast materiálu pri zachovaní akustickej funkcie PET podkladu. Tento model je najlepšie pochopiteľný ako dekoratívny systém definovaný CNC skôr než ako pevná dlaždica. Jeho hodnota pochádza zo vzťahu medzi geometriou rezu MDF, viditeľným pozadím polyesterových vlákien a spôsobom, akým sú moduly koordinované na stene projektu.

Výhody Core Design

• Identita vzoru: geometria Crossline Diagonal je okamžite odlíšiteľná od štandardných akustických panelov s rovnými lamelami a môže byť použitá ako vizuálny podpis špecifický pre daný projekt.

• CNC opakovateľnosť: uhol uhlopriečky, šírka lamiel, umiestnenie priesečníka a zrkadlené ľavé/pravé varianty sa dajú upraviť v dráhe CAD a potom konzistentne reprodukovať pre sériovú výrobu.

• Vrstvený vzhľad: dekoratívna strana MDF vytvára popredie, zatiaľ čo odkryté polyesterové vlákno sa stáva zámerným pozadím a nie skrytým substrátom.

• Flexibilita rozmerov: hotová veľkosť je určená vzorom a dizajnom steny namiesto jedného pevného skladového formátu, vďaka čomu je séria vhodná pre štvorcové, vysoké, obdĺžnikové a nepravidelné moduly.

• Pracovný postup B2B projektu: výkresy, schválenie vzorky, smer vzoru a číslovanie modulov možno potvrdiť pred hromadnou výrobou, aby sa znížila nejednoznačnosť inštalácie.

Konštrukcia a CNC výroba

Výroba začína potvrdením vektorovej/CAD geometrie, po ktorej nasleduje CNC opracovanie MDF dekoratívnej vrstvy. Tento proces umožňuje opakovať zakrivené, uhlové a nepravidelné komponenty bez spoliehania sa na ručné rezanie. Hotová kompozícia je spojená s PET akustickým substrátom, takže exponované pozadie sa stáva súčasťou dizajnu.

Pre akustický nástenný panel Crossline Diagonal MDF-on-PET by sa výrobná kontrola mala zamerať konkrétne na uhol uhlopriečky, šírku lamely, umiestnenie priesečníka a zrkadlové varianty vľavo/vpravo. Toto sú premenné, ktoré s najväčšou pravdepodobnosťou zmenia vizuálny charakter tohto modelu. Tam, kde sa vyskytujú úzke mostíky, malé rohy alebo špicaté súčiastky, je potrebné pred uvoľnením výrobného množstva skontrolovať výkres z hľadiska praktického CNC obrábania a manipulácie.

Technické špecifikácie a možnosti objednania

Použitie dizajnu a odporúčané aplikácie

Akustický nástenný panel Crossline Diagonal MDF-on-PET je vhodný pre výkonné zasadacie miestnosti, mediálne steny, co-workingové salóniky a moderné kancelárske recepcie. Dizajn môže byť použitý ako celostenové opakovanie, orámovaná akustická vložka alebo lokalizovaný funkčný panel. Ak je vzor smerový, inštalačný výkres by mal vyznačiť orientáciu každého modulu. Tým sa zabráni náhodnému prevráteniu a udržia sa vizuálne línie súvislé cez švy.

Najdôležitejším plánovacím bodom pre tento model je diagonálny rytmus krížovej čiary. Dizajnéri by sa mali rozhodnúť, či sa vzor bude opakovať identicky, bude sa zrkadliť okolo stredovej čiary, bude rotovať medzi modulmi alebo skončí ako nepravidelný prvok. Toto rozhodnutie by sa malo odraziť na výkrese dielne, takže konečná stena vyzerá skôr zámerne než zostavená z nesúvisiacich panelov.

Typický scenár aplikácie

Mediálna stena výkonnej zasadacej miestnosti

Nainštalujte panely Crossline Diagonal za hlavnú zobrazovaciu stenu tak, aby diagonálne polia boli zrkadlené okolo stredovej čiary miestnosti. Zmena smeru pomáha orámovať obrazovku bez pridania samostatného okraja. Tmavé alebo stredné tóny MDF môžu spôsobiť, že vzor bude čítať ako presná architektonická grafika, a nie ako konvenčná lamelová stena.

Tento scenár je skôr návrhovým odporúčaním ako tvrdením o dokončenom projekte SHIPO. V prípade zverejnenia na webovej stránke môže byť neskôr nahradený overeným prípadom zákazníka, fotografiou inštalácie, informáciami o krajine/trhu a merateľnými údajmi o projekte, keď budú tieto materiály k dispozícii.

Prispôsobenie a podpora projektu

Akustický stenový panel Crossline Diagonal MDF-on-PET možno vytvoriť zo štandardného referenčného vzoru alebo ho prispôsobiť požiadavkám projektu. Primárne premenné prispôsobenia pre tento dizajn sú uhol uhlopriečky, šírka lamely, umiestnenie križovatky a zrkadlový ľavý/pravý variant. Štandardné hrúbky substrátu z polyesterových vlákien sú 5 mm a 9 mm, zatiaľ čo dekoratívna vrstva MDF má bežne 9 mm a v prípade potreby je možné vyrobiť aj v iných hrúbkach. Rozmery hotového panelu nie sú obmedzené na referenčný výkres: SHIPO môže skontrolovať rozmery stien, požadované rozdelenie modulov a ukončenie vzoru pred potvrdením výrobného súboru. Ako dodávateľ, továreň a výrobca akustických panelov v Číne je spoločnosť SHIPO umiestnená pre hromadné B2B objednávky s minimálnym množstvom objednávky 400 kusov na dizajn.

Odporúčaný predprodukčný pracovný postup

• Pošlite výšku steny, cieľovú konečnú veľkosť a preferovaný produkt.

• Potvrďte mierku vzoru Crossline Diagonal a premenné špecifické pre projekt: uhol uhlopriečky, šírka lamely, umiestnenie priesečníka a zrkadlové varianty vľavo/vpravo.

• Potvrďte hrúbku PET substrátu (5 alebo 9 mm), hrúbku MDF (9 mm štandardné alebo vlastné) a schválenú vzorku povrchu/úpravy MDF.

• Pred sériovou výrobou schváľte CAD/dielenský výkres av prípade potreby jednu fyzickú vzorku.

• Pre smerové alebo viacmodulové konštrukcie použite čísla panelov a orientačné značky na podporu inštalácie na mieste.

FAQ

Otázka: Je možné zrkadliť diagonálny smer pre ľavý a pravý panel?

áno. Zrkadlové CNC súbory sú obzvlášť užitočné okolo obrazoviek, dverí alebo centrálnych log. Číslovanie modulov v dielenskom výkrese pomáha inštalatérom zachovať zamýšľanú postupnosť.

Otázka: Je tento dizajn vhodný pre veľkú súvislú stenu?

áno. Vzor funguje dobre v opakovaných radoch, ale najlepšie kontrolovaný výsledok pochádza z plánovania rotácie a polohy švu vopred. SHIPO dokáže vyrobiť viacero smerových variantov z jednej konštrukčnej rodiny.

Otázka: Môže byť rozstup lamiel rozšírený pre jednoduchší vzhľad?

áno. Šírka pevného pásu MDF aj odkrytá medzera PET sa dajú upraviť v dráhe CAD. Vzorka sa odporúča, keď je pozorovacia vzdialenosť veľmi krátka alebo veľmi dlhá.

Dopyt a spolupráca

Kontaktujte SHIPO pre vzorky, kontrolu výkresov, prispôsobenie veľkosti alebo hromadnú cenovú ponuku na akustický nástenný panel Crossline Diagonal MDF-on-PET. Ak chcete získať presný návrh, pošlite cieľové rozmery steny, požadované množstvo, hrúbku PET substrátu, hrúbku MDF, preferovanú povrchovú úpravu a akýkoľvek dostupný súbor CAD/vektorový vzor. SHIPO potom dokáže vyhodnotiť geometriu Crossline Diagonal, potvrdiť vyrobiteľné detaily a pripraviť výrobné riešenie pre zákazky od 400 kusov na návrh.
